张航工程师镍氢装置11月份异常放热报告
2018-11-10 16:49:04 来源：冷聚变世界评论：0 点击：

用塞贝克量热计对载氢金属辉光放电的热量进行了测量,发现在容器内充氘气的情况下,氘气压力下降时,可观察到容器的异常温升,并在3小时后测量到异常放热。

张航秋然实验室
Email:715469127@qq.com

摘要

　　用塞贝克量热计对载氢金属辉光放电的热量进行了测量, 发现在容器内充氘气的情况下, 氘气压力下降时, 可观察到容器的异常温升, 并在3小时后测量到异常放热, 这个异常放热现象持续了20小时,平均异常放热功率1.17瓦,总放热量

关键词：量热计；温度；异常放热

1. 前言

　　日本的MIZUNO教授和美国的Dennis G. Letts Dennis J. Cravens 博士观察到了载氢金属辉光放电异常放热现象,本次实验参照Dennis G. Letts Dennis J. Cravens 博士的装置设计制作了塞贝克量热计，并进行了辉光放电实验，观察到了异常放热现象。

2. 量热计构造

　　参照Dennis G. Letts Dennis J. Cravens USA的塞贝克量热器[1]，将铜块改成了铝方管内衬保温棉，这样可以降低塞贝克原件的工作温度，并将空气散热器更换为水冷散热器，水冷散热器散热效果好于空气散热器。

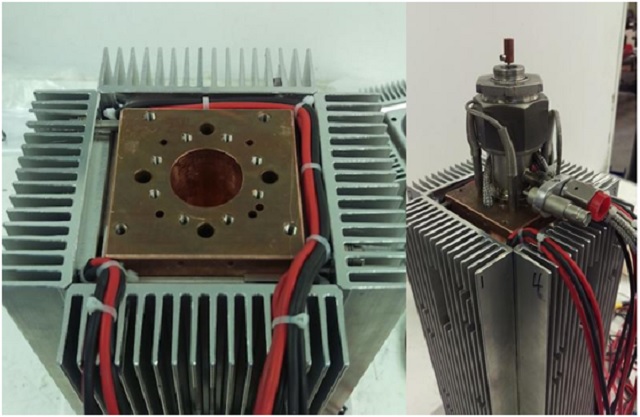

图1. Dennis G. Letts Dennis J. Cravens USA的塞贝克量热器

　　图2是塞贝克量热器剖面结构图，用一个铝合金方管作为内层，铝管尺寸80*80*450，方管内安装保温棉，中心安装电加热器和反应容器，方管外贴塞贝克元件，塞贝克元件外安装水冷块，水冷块外安装保温材料。

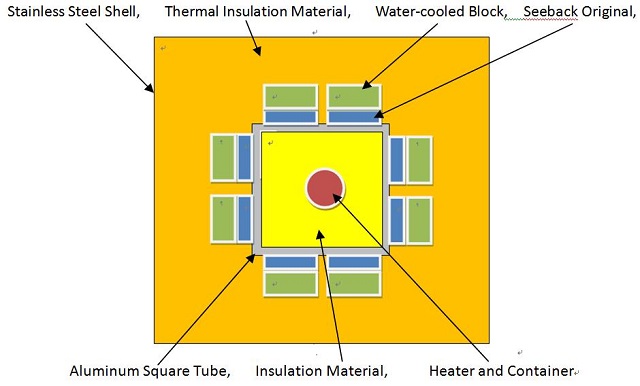

图2. 塞贝克量热计的剖面图

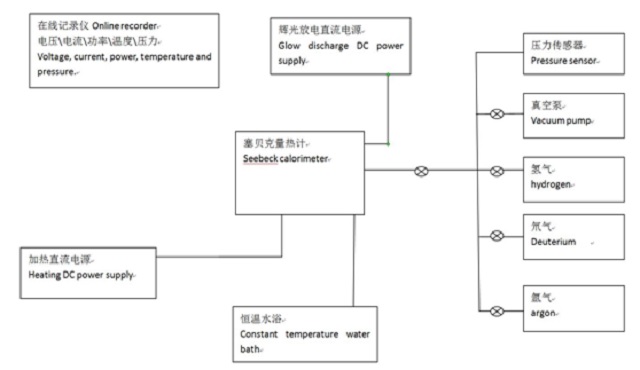

图3. 实验系统图

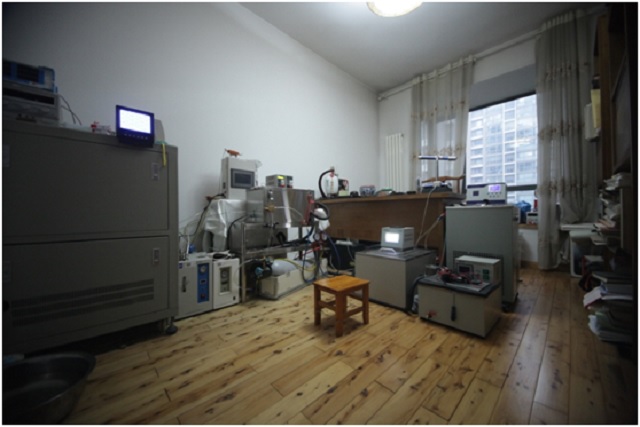

图4.实验系统照片

3. 冷却水系统

　　塞贝克量热器需要提供恒温循环冷却水，温度波动小于± 0.01 °C，经过反复试验，最终使用三个恒温水浴，使温度控制到25± 0.01 °C，系统如下：

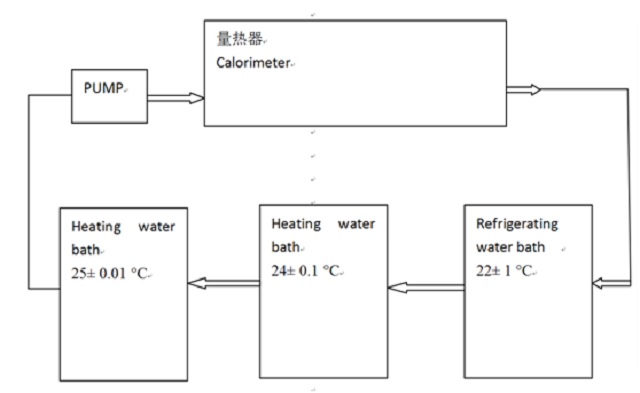

图5.恒温循环水系统图

4. 空白实验

　　给加热器输入恒定功率，维持6小时，这时塞贝克输出电压稳定，数据复现性较好。

表1.2018.11.3塞贝克量热计空白实验数据

Table 1. 2018.11.3blank experimental data of Seebeck calorimeter

Seebeck voltage	Input power	Calculated power	error
0	0	0.1696	0.1696
2.46	30.25	30.02723008	-0.22276992
5.09	61.71	61.53052728	-0.17947272
7.62	91.21	91.42867072	0.21867072
10.15	120.76	120.927398	0.167398
12.77	151.19	151.0545055	-0.13549448

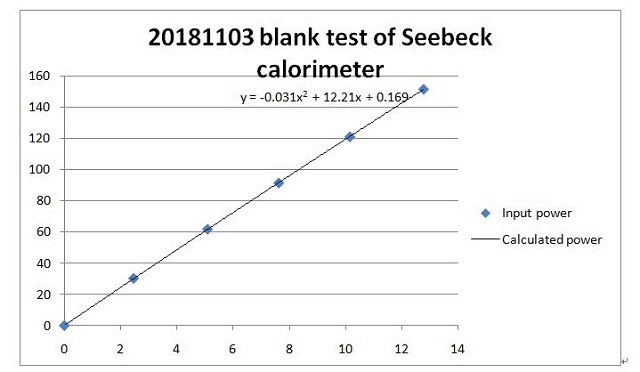

图6.塞贝克电压和计算功率拟合图
Fig. 14. fitting diagram of Seebeck voltage and calculated power

5. 辉光放电实验

　　该实验为氘钯辉光放电异常放热实验，容器又不锈钢制作内衬镍皮，容器中间是钯丝电极，钯丝0.316克，钯丝缠绕在直径2.5mm不锈钢棒上，容器内加入0.1克氢化铝锂，1克镍粉，辉光放电时，容器外壳是负极，钯丝电极是正极。

　　预热24小时，温度200度，抽出氢化铝锂分解的氢气，然后充入氘气，在500帕气压下进行辉光放电，

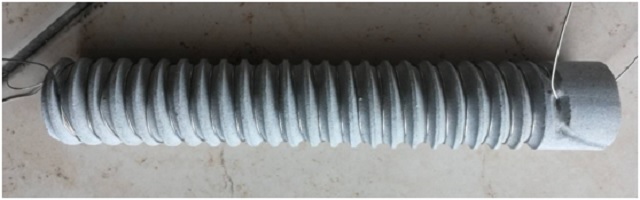

图7.加热器

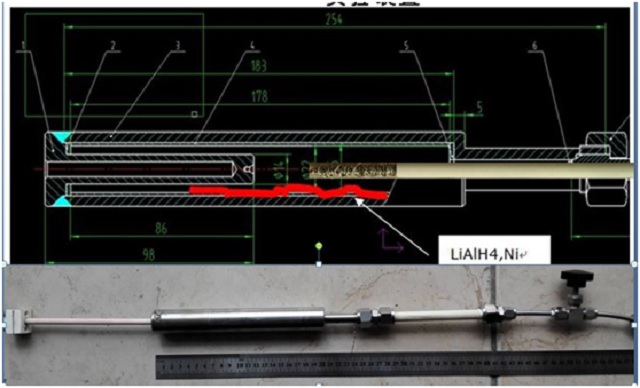

图8. 容器照片和剖面图

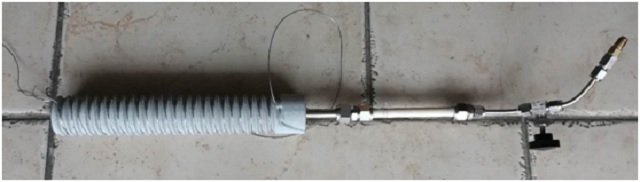

图9.容器放入加热器内

6. 实验过程

　　本次辉光放电实验从2018年11月3日下午15时30分开始,至2018年11月7日上午8.30结束。

　　首先进行氘气0.5kPa绝对压力下的辉光放电，放电功率123瓦，这时容器温度259℃量热计未检测到异常放热.

　　2018年11月4日上午9时30分,将容器压力将至10Pa,放电功率134瓦,这时容器温度突然升高,从259℃升至500℃以上,并一直维持这样的高温。

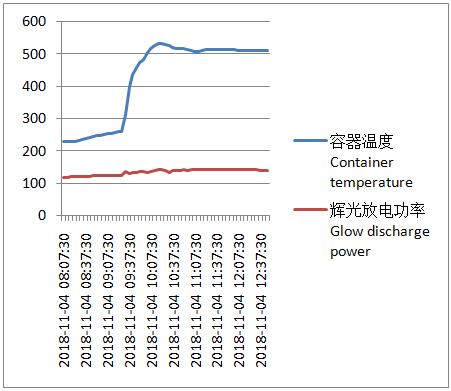

图10. 辉光放电时容器温度异常温升
Fig. 10. abnormal temperature rise of container during glow discharge

　　异常温升出现3小时后，塞贝克量热计测到异常放热，异常放热从2018年11月4日中午12时20分开始，至2018年11月5日上午9时30分结束，持续异常放热时间20小时，异常放热平均功率1.17瓦。异常放热总热量84240焦耳。

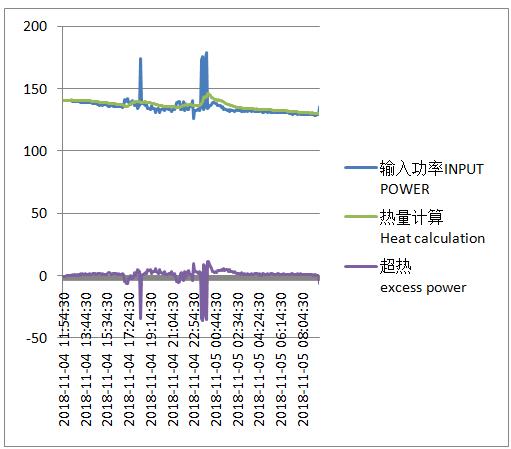

图11. 辉光放电实验异常放热
Fig. 11. abnormal heat release in glow discharge experiment

7. 思考

　　载氢金属辉光放电时气压降低会使容器温度异常升高，这个现象日本的水野实验室多次观察到过。并且可以复现。本次实验也观察到了这种现象。

　　本次实验观察到了载氢金属辉光放电异常放热现象，现象持续时间较长，放热功率偏小，平均仅1.17瓦，如何提高异常放热功率，需要在下一步工作中进行探索。

　　附件: 20181103辉光放电实验统计

致谢

感谢中科院化学所张武寿博士的指导，感谢美国鲍勃希金斯博士的宝贵建议。

参考文献
[1] Dennis G. Letts Dennis J. Cravens USA Building & Testing a High Temperature Seebeck Calorimeter
[2] Edmund Storms USA The enthalpy of formation of PdH as a function of H/Pd atom ratio and treatment
