罗西冷聚变装置E-CAT QX 瑞典展示 (更新）
2017-11-25 10:55:16 来源：冷聚变世界评论：0 点击：

在24日E-CAT QX美国公开展示的前夕，由瑞典记者MATS在斯德哥尔摩召开了一场大部分由瑞典观众参加的公开展示，这场展示展出了一个E-CAT QX的展示机，经过综合测试后，反应器的COP超过了200。(更新：目前可以确认的是E-CAT QX 24日展示只有瑞典没有美国）

会议现场

　　冷聚变世界评论更新（2017年11月26日）：本次会议直到开幕后，我们才从国内外相关消息渠道得到展示就是在瑞典举行，没有美国的展示。笔者原以为有两个会议，前期在瑞典召开，后期在美国召开，瑞典的是面向学术界，美国的是面向商业界和政治界。结果出来却令笔者大跌眼镜，笔者后来分析，可能是罗西为了引人耳目而做出的决定，24日的展示就是为特定人群准备的（包括学术界和商业界）。

　　本次展示确实不乏亮点，虽然没有爆炸性的新闻出现，但是整个展示还是秉承了科学严谨的态度，电源也在MATS的要求下安装了示波器，从示波器的现实状态看，可以明显的看到反应器在点火过程中出现的用电波动。

　　根据E-CATWORD网站特约记者（其实是出席人士自愿成为E-CATWORLD 网站记者）出席后发回的评论看，本次展示获得很大成功。另外据MATS的说法，本次展示的地点是在瑞典皇家科学院的一个礼堂，但是展示和瑞典皇家科学院没有任何关系，罗西只是租了他们场地而已。

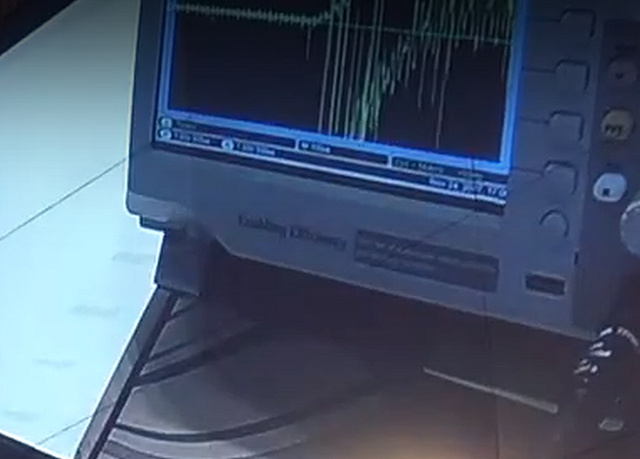

现场示波器显示第一次反应器点火状态

　　在24日E-CAT QX美国公开展示的前夕，由瑞典记者（罗西的好朋友，撰写过《AN IMPOSSIBLE INVENTION》关于罗西罗西及其发明E-CAT的书）在斯德哥尔摩召开了一场大部分由瑞典观众参加的公开展示，这场展示展出了一个E-CAT QX的展示机，这个装置由一个两端带电极的反应器，和从反应器外壳流过的水组成。

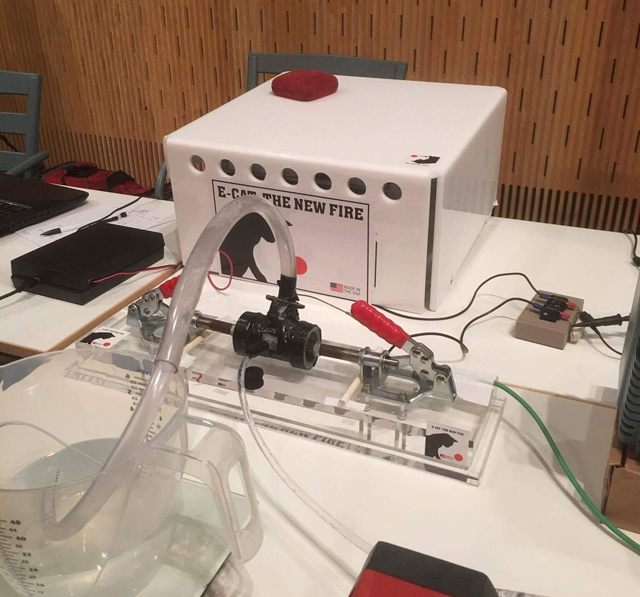

测试反应器外观

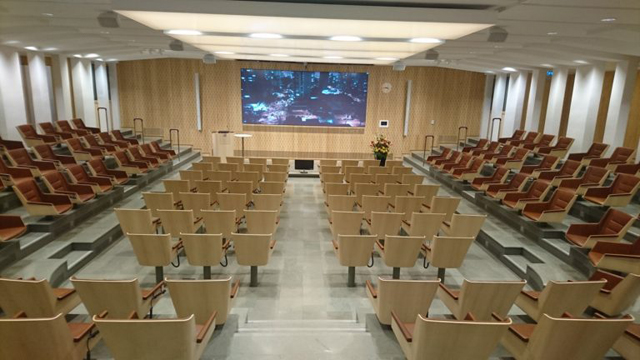

会议现场图1

会议现场图2

以下为E-CAT QX 测试流程及功率计算方式（由Mats Lewan 提供）：

Duration of the measurement period: 1 hour: the measurement has been made after the apparatus has reached a reasonably constant temperature
整个测试期间为一个小时，测量是在整个装置达到稳定温度后进行的（笔者认为在反应器达到热平衡后进行测试，不够科学，但是考虑到该反应器超快速启动4秒左右，超高的COP以及较小的热熔，这些可以忽略不计）。

Amount of water pumped through the reactor: 1 000 g
由水泵流入反应器的水量：1000毫升

Water temperature at the input of the reactor: 21 C
进入反应器的水温是：21摄氏度

Water temperature at the output of the reactor: 41 C
从反应器出来的水温是：41度

Delta T: 20 C
温度增量是：20度

Energy produced: 20 x 1.14 = 22.8 Wh/h
产生的能量为：20*1.14=22.8瓦时

关于22.8瓦时笔者计算：1kg的水在温度升高（或降低）1℃时，吸收（或放出）的热量是4.2×10^3

（那么1克水升高1度吸收或释放的热量为：4.2焦耳，那么总计输出热量为：20×1000×4.21=84200焦耳, 1瓦时为：3600焦耳 84200/3600约等于23.4瓦时，所以最后计算出总输出能量为：23.4瓦时）

Measurement of the energy consumed ( during the hour for 30’ no energy has been supplied to the E-Cat) :
测定输入能量：（在测量的30分钟内，没有其他能量输入给E-CAT 反应器）

V: 0.3 电压：0.3V
OHM: 1 电阻：1欧姆（反应器串了一个1欧姆的电阻，这个电阻要消耗一定的电量，但考虑到电源是对1欧姆电阻和反应器的综合反映，可以认为1欧姆电阻是反应器的电阻）
A: 0.3 电流：0.3安

Wh/h 0.09/2= 0.045 总计输入能量为：0.045瓦时
Ratio between Energy Produced and energy consumed: 22.8/0.045 = 506.66

输出能量和消耗能量之间的比值为：22.8/0.045=506.66，也就是说:COP为:500左右
Instrumentation used for the measurements:

测量是用到的设备
Oscilloscope Tektronix TBS 1052B 泰克示波器TBS1052B
probes Omega supplied and calibrated by Prof. Bo Hoistad of the University of Uppsala
K型热电偶购买于 Omega公司经过瑞典乌普萨拉大学Bo Hoistad 教授校正
Water pump Prominent. The water pumped for 1 hour has been poured in a plastic container seat on a scale to measure exactly the water passed through the E-Cat.
水泵为：Prominent公司（网上查到资料为：专业计量泵生产公司），1小时内流入塑料桶内水量和计量泵测试流过E-CAT的水量一致。
Temperature Data Logger: PICO Technology温度数据记录仪为：PICO技术公司的

The scale to weight the water passed through the E-Cat has been supplied by Eng. Mats Lewan of Stockolm
通过E-CAT的水由斯德哥尔摩的Mats Lewan提供。

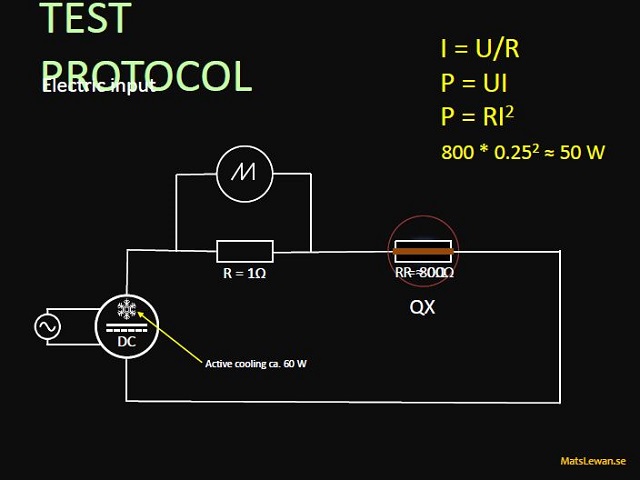

测试电路图

　　冷聚变世界对测试电路分析（2017年11月27日）：我么可以看到图左边连接电网的直流（DC)电源（其实不是直流电源，是高频电源）的功率是60瓦，60瓦可能包括散热风扇以及电源本身发热所消耗的能量。

　　图中间为1个1欧姆的标准电阻，电阻的两端连接示波器，示波器测量通过电阻的电流。

　　图右边为E-CAT QX，1欧姆电阻和E-CAT QX成串连状态，那么根据串连分压，电流相同的原理，通过E-CAT QX的电流和通过1欧姆电阻的电流相同：即示波器测的1欧姆电阻的电流即为E-CAT QX的电流。

　　有朋友会问，加在E-CAT QX反应器上的电压在哪里呢，这里罗西并没有直接测试加在E-CAT QX上面的电压，但是整个电路的电压是有的，可以通过电源显示出来（后经确认整个电路的电压是通过万用表测试的）为：0.3V。显然这个0.3V的电压并不是反应器的上面的电压，但是罗西说了，我的反应器电阻很低，几乎成导体状态, 因此可以忽略不计，因为电阻越小，电流相同，输入功率越小。

　　作为工程师兼记者的MATS为了防止罗西在控制箱内作弊，所以他建议在一个小时的测试后，将E-CAT QX反应器替换成导体和800欧姆的标准电阻，通过观察电流的变化，来确认E-CAT QX的电阻是否是非常小，接近于零，是否符合欧姆定律。结果显示通过导体+1欧姆电阻的电流和1欧姆电阻+E-CAT QX的电流几乎相同，也就证明了E-CAT QX的电阻非常小。另外800欧姆的电阻也间接起了证明作用。

　　2017年11月29日更新：关于整个系统的电压，MATS在E-CATWORLD网站写道，通过1欧姆电阻的电压是0.02V，800欧姆电阻的是11.5V，基本符合欧姆定律，我庆幸对此进行了测量。罗西在展示之前说过我们不能测试整个系统的电压，但是 Fabiani（罗西的电器工程师）没有去问直接测试了。

　　Yes it was across the whole system. So the voltage across the 800-ohm resistor must have been about 11.5V since the voltage across the 1-ohm resistor was about 0.02V. Which makes sense approximately (ohm’s law). I was glad we measured this. Rossi had previously said that we couldn’t measure the total output voltage, but Fabiani did it without asking Rossi.

　　冷聚变世界更新（2017年11月30日）：一个网名为 Anonymous，自称是一个很重要的宇航公司的CTO（首席技术执行官）在罗西博客网站上对罗西写下了下面一段话。他说他对24日E-CAT QX展示非常的兴奋，他从2011年1月E-CAT第一次意大利展示就开始跟踪这项技术，一直到现在，他和他的同事们一遍一遍的看之后发布的视频，一致认为测量没有问题。他说会在下个星期一联系罗西，罗西后来给了他邮箱，期待着和他见面。由于笔者经常访问罗西的博客网站，对Anonymous这个网友还是比较熟悉，他是否是拖，目前还不清楚。

　　下面为Anonymous网友的英文提问：

Anonymous

November 28, 2017 at 4:15 AM

Dr Andrea Rossi,

I am the CTO of an important company in the aerospace field. I am following your publications and tests since the Bologna event of January 2011 and I think the test at the IVA of Stockolm has been a masterpiece. The measurements made are all fully satisfactory to us and it is clear to me that you made a technological miracle. I am reading in the blogosphere many comments of amateurs lecturing about this and that without knowledge of the matter, but I can assure you that our experts I am talking with are extremely impressed, even shocked, by what they saw in the video, that we scrutinized second by second.

We can help you to resolve the overheating of the control box easily.

We will contact you next Monday, so you will know me. I cannot expose myself in a blog.

Godspeed, Andrea and see you soon.

　　冷聚变世界观点（2017年11月25日）：综合本次E-CAT QX 瑞典的公开展示，Mats Lewan邀请了罗西以及冷聚变领域的一些专家，包括参加过瑞士卢加诺的测试人员等，他们一起见证了E-CAT QX的现场演示。尽管罗西没有直接在反应器两端连接电压表，但他将反应器并联了一个1欧姆电阻，这个电阻的电压也可以间接的认为是反应器的电压。通过对电源表的电压，电流以及功率的数据，E-CAT QX的实际COP应该是大于以上结果的。期待着E-CAT XQ正式测试报告以及美国公开展示视频。

　　冷聚变世界2017年11月29日总结：2017年11月24日，罗西的E-CAT QX公开展示如期举行，罗西邀请了70位专家，学者以及商业界人士参加。本次展示并不完美，首先是驱动E-CAT QX的电源冷却功率非非常大，有60瓦之多，其次是E-CAT QX反应器两端电压无法知道，好在现场展示采用了替代方案，通过将E-CAT QX反映的直接连接导体和连接一个800欧姆标准电阻来验证整个体统是否符合欧姆定律，致确认反应器电阻确实接近于导体，间接验证了反应器的功率。总体来讲，本次演示还是比较成功，罗西可能会获得新的投资，为将来E-CAT的工业化生产打下了良好基础。

　　E-CAT QX 2017年11月24日展示官方视频观看地址点击后查看！

　　

冷聚变世界
2017年11月25日
