张航工程师对北村教授冷聚变实验报告的总结
2018-12-10 19:48:55   来源:冷聚变世界   评论:0 点击:

文章由北村、岩村、高桥等十七名作者共同撰写,作者分别来自Technova公司,东北大学,日产汽车,名古屋大学,神户大学,九州大学这六个单位,该项目于2008年立项,一直延续至今,目前仍在推进。


张航    秋然实验室
Email:[email protected]


  文章由北村、岩村、高桥等十七名作者共同撰写,作者分别来自Technova公司,东北大学,日产汽车,名古屋大学,神户大学,九州大学这六个单位,该项目于2008年立项,一直延续至今,目前仍在推进。



  实验用制备了钯镍、铜镍合金,在氢气和氘气氛围下,加热至200-300度 ,观察到3-24瓦的超热,超热持续几周,经计算远远大于化学能,化学能最大是56电子伏特,燃料的发热超过270千电子伏特,高了4个数量级。推测是无辐射核反应。


  特种合金制备

  钯镍锆、铜镍锆合金,把三种金属熔炼二次,充分合金,压成带状薄板,然后热处理,在其中450度维持60小时,这时锆形成氧化锆。然后球磨机磨碎成纳米颗粒,这两种合金代号是PNZ和 CNZ 。

  PNZ和 CNZ两种合金与1mm直径的氧化锆球混合后放入反应容器,我估计是因为球磨后不好分离,所以才这样装填,合金占总重量的5%-10%。
还有一种方法是介孔二氧化硅承载法,把合金粉末溶解于氯化铜或氯化镍的氨水溶液中,溶液中放入介孔二氧化硅粉末,合金与介孔二氧化硅粉末比是1:7,然后在800度温度下烘干3小时。



反应容器和量热器

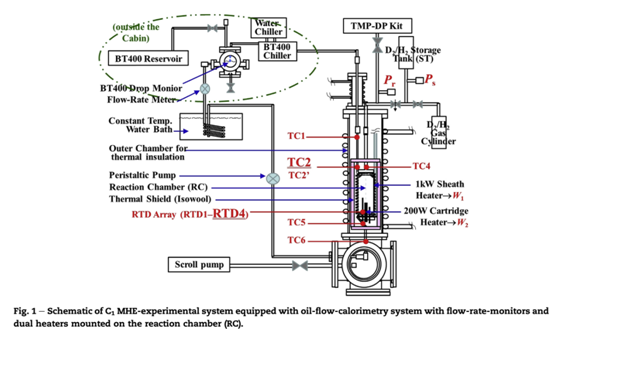

  反应装置和量热器是电加热流油式量热器,反应容器500毫升,容器四周缠绕加热器,功率1kw,容器底部有一个电加热器,功率200瓦。容器内插入四只热电阻,离底高度3、6、9、12厘米。容器周围缠绕导热油管,六个热电偶测量导热油管不同部位的温度。

  反应容器放置在一个圆柱形真空容器中,真空容器下部有视镜,用以观察是否导热油渗漏,因为导热油工作温度高,热胀冷缩容易导致接头渗漏。真空容器四周缠绕着冷却水管,水温控制在25度,精度0.1度,以提供温度稳定真空环境,所有测温点均布置在真空室内。室温也控制在25度正负0.1度,减少环境温度对量热影响。

  导热油用计量泵输送,两个椭圆齿轮流量计用来计量导热油流量,一个流量计用于控制导热油流量,另一个流量计用于校准流量,


  1. 空白实验


  量热计需进行空白实验标定,在容器内充填同样重量的干净的氧化锆球或二氧化硅粉末,用来标定在不同输入功率下,温度的变化。整个量热系统误差是正负2瓦以内


  2. 正式实验


  1. 吸氢: 容器抽真空,烘干,充氢气或氘气,让燃料吸氢。


  2. 常温下检测: 常温下异常现象不明显,超热也不明显


  3. 高温下的监测 : 燃料升温到200-300度,观察到异常放热现象。

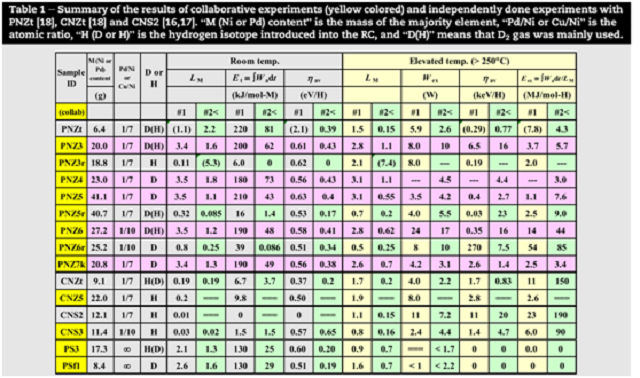

  实验数据

  3. 结论

  异常放热功率3-24瓦,可以延续几周时间,其放热功率远远大于测量误差,氢气和氘气均观测到异常放热

  感想

1、论文总结了六个单位十年的工作,十七名作者共同参加编写,总结了十五个试样的实验结果,每个试样由不同单位相互验证,故该结果是可信的,验证了载氢合金纳米材料异常放热现象,也就是验证了冷聚变的现象。
2、试样中未用到锂,这与罗西实验有所不同。
3、产生超热的关键因素是材料的因素, 材料的制备工艺和材料成分是关键,纳米材料附着在氧化锆球上和附着在介孔二氧化硅,增大了接触面积,防止材料粘连。
4、氢气和氘气均观测到异常放热。
5、激发超热的方法不复杂,仅仅是吸氢后升温,温度也不高,由此看来产生超热的主要因素是材料。
6、流油式量热计设计细致,考虑了环境对量热影响,设施放在真空罐中,所有温度测点都在真空罐中,真空罐外壳缠绕恒温水管,房间恒温,并且两个流量计检测流量,最大限度保证了测量的精度,检测到的超热数据是可靠的。
7、所用纳米材料中含有锆,并且经过空气中高温煅烧,生成氧化锆,这会使材料膨胀,产生裂缝。
8、材料冶金后生成非晶体结构,这也是一个技术关键,应该是准晶体材料,准晶体材料的独特结构对吸氢有帮助。


  日本取得冷聚变的验证突破,这是冷聚变业界的大事,官方已经认可冷聚变的突破,日本多单位联合攻关,板凳坐得十年冷,耐心细致的工作精神,值得学习,由此看来,冷聚变事业的春天即将到来。

附件:北村教授冷聚变实验报告原文




张航,2018年12月9日

相关热词搜索:张航,北村 教授,冷聚变,实验报告,LENR

上一篇:张航工程师的塞贝克量热计组装调试报告
下一篇:《常温核聚变》一书由中国当代教育出版社出版

分享到: 收藏
